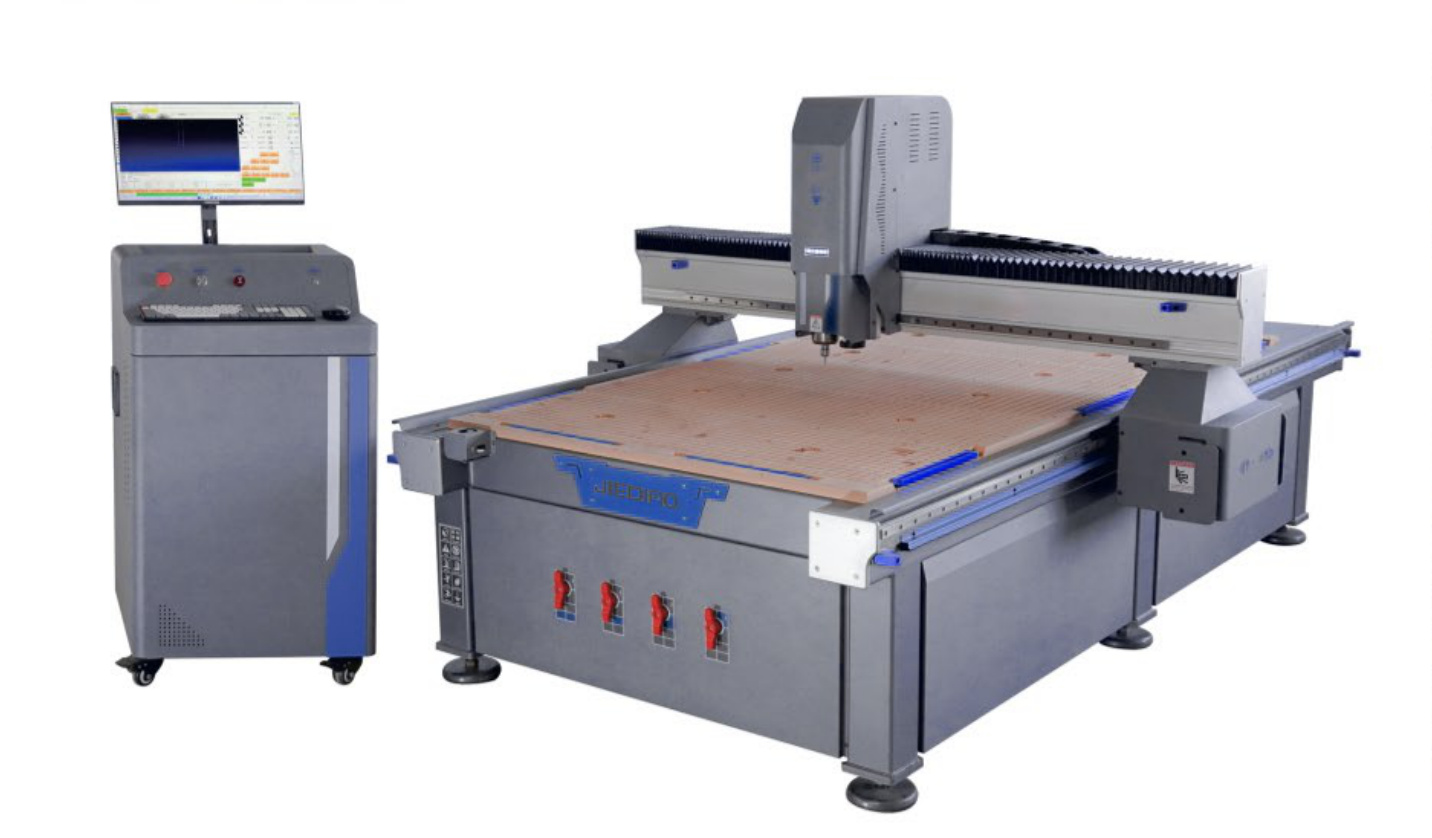

S3-CCD 高速巡边雕刻机是杰雕 S 系高性能机型，标配高强度铝龙门与高性能伺服电机，切割效果高光度，专为亚克力、PVC 等材料的 CCD 巡边切割打造，精度高、速度快。Y 轴标配双向防撞装置，运行更安全。
CCD 视觉巡边可自动识别材料轮廓与定位标记，特别适合打印后裁切（如 KT 板写真、标牌面板）等需要精准对位的场景，有效解决打印偏移带来的废品问题。
核心特点
- CCD 高速巡边：自动识别材料轮廓与定位点，打印裁切精准对位
- 高光度切割效果：切割面光洁，减少二次加工
- Y 轴双向防撞：标配双向防撞装置，误操作不撞机
- 40000rpm 高速主轴：3KW 风冷主轴，可选 AC220V 供电
- 定位精度 0.02mm：750W AC 伺服电机，高速高精
- 可选配置：喷水雾装置、主轴吸尘罩、自动气压轮
应用场景
- KT 板、写真画面打印后巡边切割
- 亚克力、PVC 面板切割雕刻
- 广告标牌、灯箱面板加工
- 需要视觉对位的批量裁切产线
技术参数
| 参数 | 规格 |
|---|---|
| 机型型号 | S3-CCD |
| 外形尺寸W/L/H | 2115×3108×1550mm（选高立柱 1620mm） |
| 有效行程XYZ | 1330×2600×120mm（选高立柱 180mm） |
| 最高速度 | ≥100m/min |
| 定位精度 | 0.02mm |
| 伺服电机 | 750W AC 伺服电机 |
| 主轴电机 | 3KW 40000rpm AC380V（可选 AC220V） |
| 传动装置 | XY研磨齿条，Z轴丝杆 |
| 结构特点 | Y 轴双向防撞装置 |
| 可选配置 | 喷水雾装置 / 主轴吸尘罩 / 自动气压轮 |
